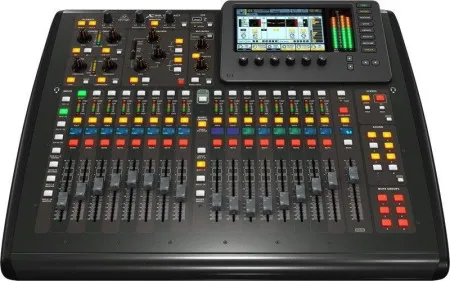

Цифровой микшерный пульт Behringer X32 COMPACT относится к категории профессиональных устройств, предназначенных для тех, кому мало возможностей стандартного всем привычного оборудования. Это устройство представляет собой не просто мощное средство для маршрутизации сигнала и корректирования громкости отдельных источников, но инструмент творчества и мастерства, пригодный для любых экспериментов и перфомансов. Широкие возможности по программированию контроллеров обеспечивают удобную реализацию любой задумки; за качество же результата отвечает звуковой процессор, поддерживающий физически реалистичную симуляцию классических аналоговых эффектов.
Маршрутизация сигналов, разъёмы и коннекторы
Всё гнёзда и коннекторы микшера вынесены на заднюю панель его корпуса. Здесь размещаются 16 основных канальных входов, по 6 дополнительных линейных входов и выходов, 8 XLR-выходов, мониторные разъёмы, гнездо для микрофона Talkback и разъём для 5-ваттной лампы. Здесь же находятся интерфейсы для подключения к компьютеру, синтезаторам и прочей аудиоаппаратуре. ПК подключается по USB, сети Ultranet или Ethernet; для звуковой техники предусмотрены MIDI in/out. На боковых панелях микшера находятся 2 выхода для наушников.
Управление уровнями и посылами производится через консоль, частью физическими, частью виртуальными контроллерами. В частности, через кнопочное управление реализовано назначение входам групп, на которые разделены 32 канала. Аналогично обстоит ситуация с режимами mute и solo.
Настройки звучания
В Behringer X32 COMPACT установлено 16 полностью программируемых микрофонных предусилителей производства компании MIDAS. С их помощью можно добиться впечатляющего звучания сигнала ещё до сведения. Дальнейшая настройка аудио производится при помощи семнадцати 100-миллиметровых фейдеров, функции которых меняются в зависимости от программной установки микшера, поворотных контроллеров, а также путём наложения эффектов, расчёт которых выполняет встроенный 24-битный процессор. За частотную коррекцию отвечают основные 6-полосные и несколько программных эквалайзеров.
Для простоты и удобства работы кроме основного 7-дюймового цветного TFT-дисплея каждому блоку управления, связанному с фейдером, соответствует светодиодный мини-дисплей. Его функция – информировать звукооператорах о текущих настройках консоли.
Управлять микшером можно не только непосредственно через консоль, но и удалённо, по сети.
Особенности Behringer X32 COMPACT:
- Компактный цифровой микшерный пульт для студий и концертных приложений c 40 входными каналами и 25 шинами
- 16 полностью программируемых микрофонных предусилителей MIDAS
- 17 полностью автоматизированных моторизованных 100-мм фейдеров обеспечивают полнофункциональный контроль параметров сцен и управление DAW
- 8 XLR-выходов плюс 6 дополнительных линейных входов/выходов, 2 гнезда наушников и секция talkback со встроенным или внешним микрофоном
- Индивидуальные и динамические сенсорные ЖК-полосы (LCD Scribble Strips) на всех каналах и шинах.
- Пульт имеет аудиоинтерфейс 32 x 32 канала через FireWire и USB 2.0. Управление DAW путем эмуляции консолей-контроллеров HUI и Mackie Control.
- 7" цветной ЖК- экран высокого разрешения для удобного просмотра рабочих компонентов и параметры
- Бесплатные iPad- и iPhone-приложения для профессионального дистанционного управления, не требуют компьютера
- Главный LCR, 6 матричных шин и все 16 микс-шин имеют инсерты, 6-полосные параметрические эквалайзеры и полный набор динамической обработки, плюс 8 DCA-групп и 6 mute-групп
- Виртуальный рэк эффектов предоставляет 8 слотов стереоэффектов, включая высококачественное моделирование Lexicon 480L и PCM70, EMT250 и Quantec QRS и т.д.
- DSP-процессор основан на 40-разрядной обработке с плавающей запятой и обеспечивает "неограниченный" динамический диапазон без внутренних перегрузов и с близкой к нулевой латентностью (0,8 мс)

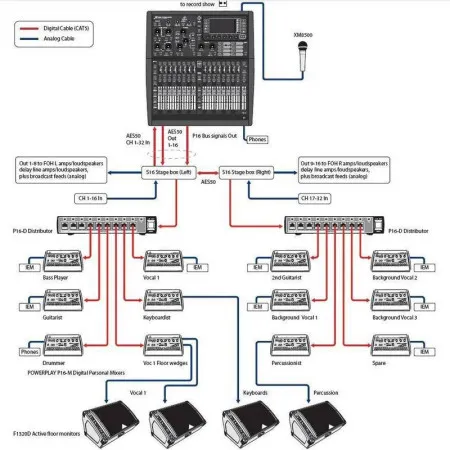

- Поддержка 48-канального интерфейса Digital Snake через два порта AES50, с использованием сетевых возможностей SuperMAC от KLARK TEKNIK для обеспечения сверхнизких уровня джиттера и латентности
- USB-разъем (тип А) для подключения внешних носителей и записи несжатого звука, сохранения show-пресетов и обновления ПО системы
- Дополнительная назначаемая пользователем секция управления позволяет быстро корректировать наиболее часто используемые параметры и создать "горячие клавиши" для наиболее частых операций
- Поддержка ULTRANET для подключения к персональным системам мониторинга Behringer P-16, плюс цифровой стереовыход AES/EBU и MIDI-порт
- Сетевое дистанционное управление (через Ethernet)
- Встроенный порт расширения для установки карт аудиоинтерфейса или цифровых сетевых мостов
Технические характеристик Behringer X32 COMPACT:
| Обработка | |
| Число каналов | 32 входных канала 8 aux входа 8 FX возврата 16 bus, 6 matrices LRC |
| Внутренние процессоры эффектов стерео/моно | 8/16 |
| Общий отзыв сцен | 100 |
| Обработка сигнала | 40-бит |
| А/Ц-Ц/А преобразование | 24-бит @ 44.1/48 кГц, 114 дБ динамического диапазона |
| Время задержки | 0,8 мс |
| Время сетевой задержки | 1,1 мс |
| Общее число доступных источников вход/выход | 150/160 |
| Разъемы | |
| XLR входы, программируемые микрофонные предусилители, разработанные MIDAS | 16 |
| Микрофонный вход с двусторонней связью, XLR | 1 |
| RCA входы/выходы | 2/2 |
| XLR выходы | 8 |
| Выходы мониторинга, XLR /1/4"TRS сбалансированные | 2/2 |
| Aux входы/выходы, 1/4"TRS, сбалансированные | 6/6 |
| Phone выходы, 1/4"TRS | 2 стерео |
| AES порт | 2 |
| Карта расширения | 32 канала аудио входа/выхода, различных стандартов |
| Разъем для Р-16 | 1 |
| MIDI вход/выход | 1/1 |
| RJ 45 для дистанционного управления | 1 |
| USB тип-А, передняя панель, для импорта/экспорта аудио и данных | 1 |
| Характеристики микрофонного входа | |
| Дизайн предусилителя | MIDAS |
| THD + шум, +20 дБ, -0 dBu | Менее 0,006% |
| Входное сопротивление несбалансированное/сбалансированное | 5 кОм/10кОм |
| Максимальный входной уровень | +23 dBu |
| Фантомное питание | 48В |
| Эквивалентный уровень входного шума | -128 dBu |
| CMRR, XLR@20 дБ | 70 дБ |
| CMRR, XLR@40 дБ | 80 дБ |
| Характеристики входов/выходов | |
| Частотный диапазон | 10 Гц – 22 кГц |
| Динамический диапазон | 106 дБ |
| А/Ц динамический диапазон, предусилитель и конвертор | 109 дБ |
| Ц/А динамический диапазон, конвертор и выход | 108 дБ |
| Cross talk | 100 дБ |
| Уровень выхода XLR норм/макс | +4 dBu /+21 dBu |
| Выходное сопротивление, XLR несбал/сбал | 75 Ом/75 Ом |
| Входное сопротивление TRS джек, несбал/сбал | 20 кОм/40 кОм |
| Максимальный входной уровень, TRS | +16 dBu |
| Номинальный выходной уровень TRS | +4 dBu/+16 dBu |
| Выходное сопротивление, TRS несбал/сбал | 150 Ом/300 Ом |
| Сопротивление/уровень Phones выхода | 40 Ом/+25 dBm (стерео) |
| Уровень шума, XLR и TRS | -87 dBu |
| Основной экран | 7 дюймов, 800 х 480, 262 цвета |
| Экранчики каналов | 128х64, LCD с RGB цветной подсветкой |
| Питание | 100-240В (50/60 Гц) |
